Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: ISO9001:2008
Numero di modello: EN853 2SN/SAE100 R2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 metro
Prezzo: US$ 1 Meter
Termini di pagamento: L/C, T/T
Materiale: |
Gomma di nitrile |
Capacità: |
Tubo per olio di gomma |
Colore: |
Nero |
Nome del prodotto: |
Servizi di trasmissione di energia elettrica |
Applicazione: |
Sistema di raffreddamento ad olio |
Norme: |
SAE100/DIN En853 |
Materiale: |
Gomma di nitrile |
Capacità: |
Tubo per olio di gomma |
Colore: |
Nero |
Nome del prodotto: |
Servizi di trasmissione di energia elettrica |
Applicazione: |
Sistema di raffreddamento ad olio |
Norme: |
SAE100/DIN En853 |
DIN EN 853 2SN tubo idraulico di gomma intrecciato con filo
EN 853 2SN tubo idraulico rinforzato con filo d'acciaio è adatto per la consegna di oli idraulici a base di petrolio grazie al suo tubo resistente all'olio.può trasportare gli oli senza produrre calore eccessivo e perditeÈ utilizzato principalmente in alcune apparecchiature mobili, come trattori agricoli, camion e attrezzature idrauliche in impianto.Il tubo è fatto di gomma sintetica resistente all'olioIl rinforzo è costituito da due strati di fili di acciaio intrecciati ad alta resistenza alla trazione, rendendo il tubo dotato di una struttura solida e resistente ad alta pressione.ha prestazioni eccellenti in ambiente di lavoro ad alta pressione. Il coperchio è realizzato in gomma sintetica di alta qualità, che è resistente alle intemperie, all'ozono, alla corrosione, all'abrasione, all'invecchiamento, alla luce solare e al taglio.
Consigliato per:
linee idrauliche ad alta pressione che soddisfano o superano i requisiti di SAE 100R2AT e SAE 100R2 Tipo S e i requisiti di prestazione di EN853 2SN.
Campi di applicazione:
Per sistemi idraulici ad alta pressione nell'industria e nell'agricoltura.
Vascae:Nero, resistente all'olio, gomma sintetica.
Armatura:
Due trecce di filo d'acciaio ad alta resistenza.
Copertura:Nero, olio, abrasione e resistenza alle intemperie, gomma sintetica sottile.
Intervallo di temperatura:
-40°F a +250°F (-40°C a +121°C)
|
Dimensione
|
Dimensione
|
Identificazione
|
W.D.
|
OD.
|
W.P.
|
P.P.
|
Pressione sanguigna
|
min B.R.
|
W.T.
|
||||||||
| mm | Inch | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | centimetro | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 41.5 | 6020 | 83 | 12035 | 165 | 23925 | 3.54 | 90 | 0.32 |
| 6.3 | 1/4 | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 40 | 5800 | 80 | 11600 | 160 | 23200 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 33 | 4785 | 66 | 9570 | 132 | 19140 | 5.12 | 130 | 0.54 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.0 | 27.5 | 3990 | 55 | 7975 | 110 | 15950 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.2 | 25 | 3625 | 50 | 7250 | 100 | 14500 | 7.87 | 200 | 0.80 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.6 | 30.1 | 21.5 | 3120 | 43 | 6235 | 85 | 12325 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 16.5 | 2390 | 32.5 | 4710 | 65 | 9524 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.7 | 49.2 | 52.4 | 49.5 | 12.5 | 1810 | 25 | 3625 | 50 | 7250 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.8 | 55.9 | 9 | 1305 | 18 | 2310 | 36 | 5220 | 19.69 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.2 | 71.4 | 68.6 | 8 | 1160 | 16 | 2320 | 32 | 4640 | 24.80 | 630 | 3.42 |
SAE100 R2
Il tubo ad alta pressione è costituito da gomma interna, gomma media, due strati di legno e gomma esterna.
Due fili di acciaio di gomma intrecciati ad alta pressione idraulica Fuoco:

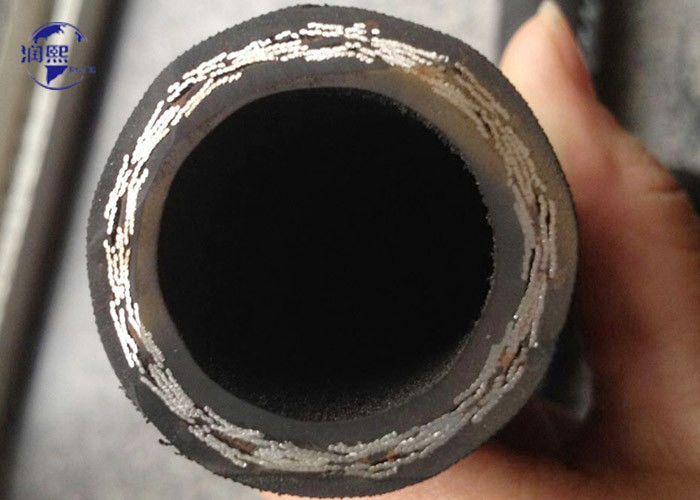

Questo tubo deve essere costituito da un tubo interno di gomma sintetica resistente all'olio, da due armature a treccia di filo d'acciaio e da un coperchio di gomma sintetica resistente all'olio e alle intemperie.
Scopo:Adatto per fluidi idraulici a base di petrolio e acqua.
Temperatura di funzionamento:-40 oC~+100 oC.
Un tubo idraulico viene utilizzato ovunque in un sistema idraulico che richiede un collegamento flessibile tra due porte fluide.Un tubo idraulico è un tubo di gomma sintetica circondato da una sorta di avvolgimento flessibile che aumenta la resistenza, come il metallo o la fibra, e poi ricoperti da un'altra carcassa di gomma
|
Pubblico 规格 Dimensione
|
Inglese 规格 Dimensione
|
Dentro. Identificazione
|
增强 strato diametro W.D.
|
Via di uscita OD.
|
massimo pressione di lavoro W.P.
|
prova di pressione P.P.
|
Il più piccolo 爆破压力 (pressione di scoppio) Pressione sanguigna
|
Il più piccolo 曲半径 min B.R.
|
Peso W.T.
|
||||||||
| Il più piccolo | massimo | Il più piccolo | massimo |
A 型
|
AT 型
|
||||||||||||
| mm | Inch | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | centimetro | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.54 | 90 | 0.32 |
| 6.3 | 1/4 | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 29.7 | 4310 | 59.5 | 8630 | 119 | 17255 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 4.92 | 125 | 0.54 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.1 | 24.5 | 3550 | 49 | 7110 | 98 | 14210 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.3 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 8.07 | 205 | 0.80 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.5 | 30.2 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.6 | 49.2 | 52.4 | 49.6 | 11.3 | 1640 | 22.7 | 3290 | 45.5 | 6600 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.7 | 56.0 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 19.09 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.3 | 71.4 | 68.6 | 7.8 | 1130 | 15.7 | 2280 | 31.5 | 4570 | 24.80 | 630 | 3.42 |
| 63 | 2-1/2 | 63.1 | 65.1 | 74.6 | 77.8 | 80.9 | 84.1 | - | 7 | 1015 | 14 | 2030 | 28 | 4060 | 29.92 | 760 | 4.2 |
