Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: ISO9001:2008
Numero di modello: Accoppiamento rapido Camlock
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: US$ 1
Termini di pagamento: L/C, D/P, T/T
Connessione: |
Maschio & femminile |
Struttura: |
Controllo |
Flessibile o rigido: |
Fabbricazione a partire da: |
Materiale: |
Inossidabile/di rame/alluminio |
Norme: |
Norme |
Nome del prodotto: |
accoppiamento del camlock |
Connessione: |
Maschio & femminile |
Struttura: |
Controllo |
Flessibile o rigido: |
Fabbricazione a partire da: |
Materiale: |
Inossidabile/di rame/alluminio |
Norme: |
Norme |
Nome del prodotto: |
accoppiamento del camlock |

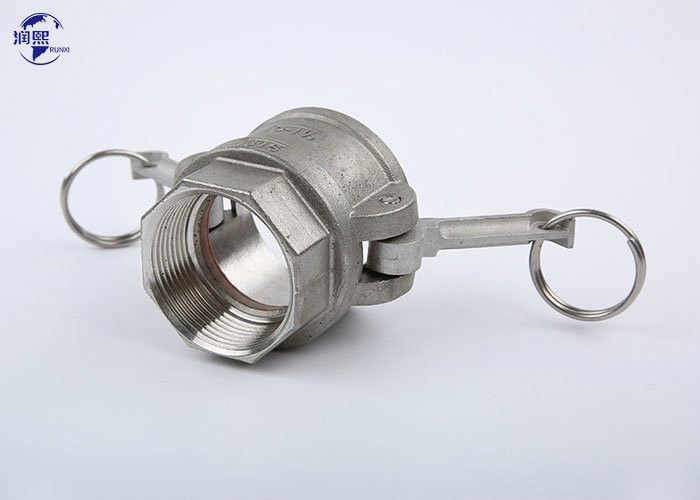

con una capacità di accensione superiore a 50 WConosciuto anche come accoppiamento a camma e a scanalatura, è un tipo di accoppiamento a disconnessione rapida comunemente utilizzato in applicazioni industriali per il trasferimento di liquidi, polveri e granuli.
Gli accessori a camlock sono accoppiamenti che consentono agli utenti di collegare o scollegare rapidamente tubi, tubi o tubi senza strumenti.Questi accoppiamenti sono costituiti da un adattatore maschile con scanalatura e da un accoppiatore femminile con maniglie o braccia.
Si compone di due componenti principali:l'adattatore maschile (noto anche come "cam" o "fine maschile") e l'accoppiatore femminile (noto anche come "groove" o "fine femminile").
Tipologie:A, B, C, D, E, F, DC, DP
Materiali:304/316 Acciaio inossidabile, rame, alluminio, PP
Questo impianto di camlock di tipo A (Cam and Groove) ha un accoppiamento di accoppiamento rapido di camlock maschile su un lato e fili NPT femminili sull'altro lato.Il lato camlock maschio di questo accoppiatore si attaccherà solo a un camlock femminaIl lato a filo femminile sarà collegato a un tubo a filo maschio NPT (National Pipe Tapered).
Il corpo di questo raccordo è in alluminio. I raccordi di chiusura in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.I sigilli Buna-N sono resistenti al carburante, petrolio e altre sostanze chimiche.
| Parte n. |
Numero nominale Dimensione |
Psi | Codice | Unità di misura: in |
Filtro Dimensione |
||||
| A | B | C | D | E | T | ||||
| CAM-07-A-AL | 3/4 di centimetro. | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 di centimetro. |
| CAM-10-A-AL | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-AAL | 1-1/2' | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2' |
| CAM-20-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2 e 1/2" | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2 e 1/2" |
| CAM-30-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Questo dispositivo di blocco a camma in alluminio di tipo B ha un accoppiatore di connessione rapida femminile (camma e scanalatura) su un lato e un aereo NPT maschile sull'altro lato.Il lato femminile camlock di questo accoppiatore si attaccherà solo a un camlock maschioIl lato a filettatura maschile sarà collegato a un tubo a filettatura femminile NPT (National Pipe Tapered).
Il corpo di questo apparecchio è in alluminio, è leggero e resistente alla corrosione da abrasione e ad alcuni prodotti chimici.Questo sigillo è realizzato in gomma NBR (Buna-N)I sigilli Buna-N sono resistenti a combustibile, olio e altre sostanze chimiche.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | Dimensione del TNP | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-B-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 di centimetro. |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2 e 1/2" | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 e 1/2" |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Questo dispositivo di tipo C (Cam and Groove) ha un accoppiamento femminile per il collegamento rapido a camlock da un lato e un bastone del tubo dall'altro lato.Il lato femminile camlock di questo accoppiatore si attaccherà solo a un camlock maschioIl lato del bastone del tubo si connetterà al tubo.
Il corpo di questo raccordo è in alluminio. I raccordi di chiusura in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.I sigilli Buna-N sono resistenti al carburante, petrolio e altre sostanze chimiche.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | ||
| CAM-07-C-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2 e 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |
Questo dispositivo di tipo D (Cam and Groove) ha un accoppiamento femminile per il collegamento rapido a camlock su un lato e un dispositivo femminile per il collegamento rapido a NPT sull'altro lato.Il lato femminile camlock di questo accoppiatore si attaccherà solo a un camlock maschioIl lato a filo femminile sarà collegato a un tubo a filo maschio NPT (National Pipe Tapered).
Il corpo di questo raccordo è in alluminio. I raccordi di chiusura in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.I sigilli Buna-N sono resistenti al carburante, petrolio e altre sostanze chimiche.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | Dimensione del TNP | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-D-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 di centimetro. |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2' |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2 e 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 e 1/2" |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Questo dispositivo di camlock di tipo E (Cam and Groove) ha un accoppiamento maschile di collegamento rapido su un lato e un bastone di tubo sull'altro lato.Il lato del bastone del tubo può essere fissato al tubo.
Il corpo di questo dispositivo è in alluminio e i dispositivi di blocco sono leggeri e resistenti alla corrosione e all'abrasione.Questi accessori per camme e scanalature sono adatti per l'uso con acqua, oli idraulici, liquidi di raffreddamento, benzina e altri prodotti petroliferi.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | |||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | F | ||
| CAM-07-E-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2 e 1/2" | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Questo dispositivo di tipo F (Cam and Groove) ha un adattatore di connessione rapida di tipo camlock maschile su un lato e dei filtri NPT maschili sull'altro lato.Il lato camlock maschio di questo accoppiatore si attaccherà solo a un camlock femminaIl lato a filo maschio sarà collegato al tubo a filo femminile NPT (National Pipe Tapered).
Il corpo di questo dispositivo è in alluminio e i dispositivi di blocco sono leggeri e resistenti alla corrosione e all'abrasione.Questi accessori per camme e scanalature sono adatti per l'uso con acqua, oli idraulici, liquidi di raffreddamento, benzina e altri prodotti petroliferi.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | Dimensione del TNP | |||||||
| AL | BR | PP | NG | SS | A | B | C | D | |||
| CAM-07-F-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 di centimetro. |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2' |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2 e 1/2" | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2 e 1/2" |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Questo tipo di impianto a camlock a corrente continua (Cam and Groove) ha un accoppiamento femminile di collegamento rapido che si attacca a un accoppiamento maschile standard a cam e a scanalatura.
Il corpo è realizzato in alluminio. I raccordi di chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.I sigilli Buna-N sono resistenti al carburanteI bracci delle camme sono realizzati in acciaio inossidabile e comprendono due perni di blocco.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DC-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2 e 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Questo tipo di montatura DP maschile camlock (Cam and Groove) ha un adattatore di connessione rapida maschile che si attacca a un accoppiamento femminile standard cam e scanalatura.Il tappo per polvere a camma e scanalatura utilizzato per collegare l'estremità di un tubo o un tubo con un accoppiatore femminile a camma e scanalatura.
Il corpo è in alluminio. I raccordi di chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.liquidi refrigeranti, benzina e altri prodotti petroliferi.
| Parte n. |
Numero nominale Dimensione |
Pressione di lavoro: PSI | Unità di misura: in | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DP-XX | 3/4 di centimetro. | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2' | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2 e 1/2" | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
