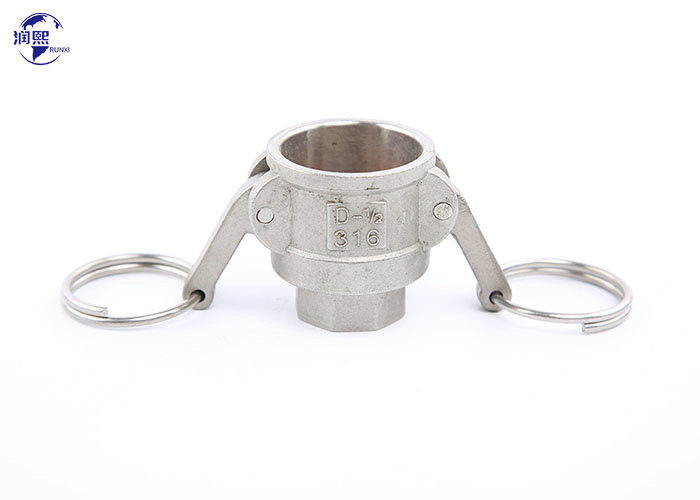

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido

Name: Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido
Brand: JIAYAO/RUNXI/OEM/ODM
SKU: Accoppiamento rapido Camlock
Price: 1 USD
Availability: InStock
Rating: 4.7 (200 reviews)

Dettagli del prodotto

Luogo di origine: Cina

Marca: JIAYAO/RUNXI/OEM/ODM

Certificazione: ISO 9001

Numero di modello: Accoppiamento rapido Camlock

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 pezzo

Prezzo: US$ 1

Termini di pagamento: L/C, D/P, T/T

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Fittings per tubi di combustibile in alluminio, SS Camlock Accoppiamento rapido, Accoppiamento a connessione rapida in ottone


Connessione:	Maschio & femminile	Struttura:	Controllo
Flessibile o rigido:	Fabbricazione a partire da:	Materiale:	Inossidabile/di rame/alluminio
Norme:	Norme	Nome del prodotto:	accoppiamento del camlock

Connessione:	Maschio & femminile
Struttura:	Controllo
Flessibile o rigido:	Fabbricazione a partire da:
Materiale:	Inossidabile/di rame/alluminio
Norme:	Norme
Nome del prodotto:	accoppiamento del camlock

Descrizione

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido

Giunti Camlock,noti anche come giunti a camma e scanalatura, sono un tipo di giunti a disconnessione rapida comunemente utilizzati nelle applicazioni industriali per il trasferimento di liquidi, polveri e granuli.

I raccordi Camlock sono giunti che consentono agli utenti di collegare o scollegare rapidamente tubi, tubi flessibili o tubature senza attrezzi.I raccordi a camma e scanalatura sono noti anche come raccordi o giunti camlock.Questi giunti sono costituiti da un adattatore maschio scanalato e da un giunto femmina a camma con maniglie o bracci.

Sono costituiti da due componenti principali:l'adattatore maschio (noto anche come "camma" o "estremità maschio") e l'accoppiatore femmina (noto anche come "scanalatura" o "estremità femmina").
Tipi:A, B, C, D, E, F, DC, DP
Materiali:Acciaio inossidabile 304/316, rame, alluminio, PP

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 0

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 1

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 2

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 3

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 4

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 5

Raccordo a camma e scanalatura di tipo A

Questo raccordo camlock di tipo A (camma e scanalatura) ha un attacco rapido camlock maschio su un lato e filettature NPT femmina sull'altro lato.Il lato camlock maschio di questo accoppiatore si collegherà solo a un camlock femmina.Il lato filettato femmina si collegherà a un tubo filettato maschio NPT (National Pipe Tapered).

Il corpo di questo raccordo a camma e scanalatura è realizzato in alluminio.I raccordi con chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.La guarnizione di questo raccordo è in gomma NBR (Buna-N).Le guarnizioni Buna-N sono resistenti al carburante, all'olio e ad altri prodotti chimici.

Parte n.	Nominale Misurare	Psi	Codice	Unità di misura: cm					Filo Misurare
				UN	B	C	D	E	T
CAM-07-A-AL	3/4''	250	A75	1.28	1.02	1.61	1.26	0,85	3/4''
CAM-10-A-AL	1''	250	A100	1.52	1.37	2.03	1.44	0,93	1''
CAM-12-A-AL	1-1/4''	250	A125	1.91	1.57	2.17	1,79	1.10	1-1/4''
CAM-15-A-AL	1-1/2''	250	A150	2.20	1.61	2.20	2.10	1.42	1-1/2''
CAM-20-A-AL	2''	250	A200	2,60	1.81	2.32	2.48	1.73	2''
CAM-25-A-AL	2-1/2''	150	A250	3.15	1,97	2.68	2,98	2.13	2-1/2''
CAM-30-A-AL	3''	125	A300	3.78	2.01	2.82	3,60	2.87	3''
CAM-40-A-AL	4''	100	A400	4.82	2.12	2.91	4,70	3.68	4''
CAM-60-A-AL	6''	75	A600	7.13	2.26	3.14	6.94	5,98	6''

Raccordo a camma e scanalatura di tipo B

Questo raccordo con bloccaggio a camma in alluminio di tipo B è dotato di un attacco rapido camlock femmina (camma e scanalatura) su un lato e filetti NPT maschio sull'altro lato.Il lato camlock femmina di questo accoppiatore si collegherà solo a un camlock maschio.Il lato filettato maschio si collegherà a un tubo filettato femmina NPT (National Pipe Tapered).

Il corpo di questo raccordo a camma e scanalatura è realizzato in alluminio.Questo raccordo con serratura a camma in alluminio è leggero e resistente alla corrosione da abrasione e ad alcuni prodotti chimici.La guarnizione di questo raccordo è in gomma NBR (Buna-N).Le guarnizioni Buna-N sono resistenti al carburante, all'olio e ad altri prodotti chimici.

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 10

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm					Dimensione NPT
		AL	BR	PP	NG	SS	UN	B	C	D	E	T
CAM-07-B-XX	3/4''	250	250	125	125	250	1.63	1.28	1.31	0,75	2.06	3/4''
CAM-10-B-XX	1''	250	250	125	125	250	1.93	1.47	1.57	0,75	2.32	1''
CAM-12-B-XX	1-1/4''	250	250	125	125	250	2.30	1.81	1,79	0,79	2.58	1-1/4''
CAM-15-B-XX	1-1/2''	250	250	100	100	250	2.64	2.13	1.81	0,93	2.74	1-1/2''
CAM-20-B-XX	2''	250	250	100	100	250	3.23	2.52	2.07	0,96	3.03	2''
CAM-25-B-XX	2-1/2''	150	150	100	-	150	3.72	3.01	2.19	1.14	3.33	2-1/2''
CAM-30-B-XX	3''	125	125	75	75	125	4.33	3.63	2.28	1.24	3.52	3''
CAM-40-B-XX	4''	100	100	50	50	100	5.67	4.72	2.32	1.30	3.62	4''
CAM-60-B-XX	6''	75	75	-	-	75	7.77	6.96	2.47	1.61	4.09	6''

Raccordo a camma e scanalatura di tipo C

Questo raccordo camlock di tipo C (camma e scanalatura) ha un attacco rapido camlock femmina su un lato e un gambo del tubo sull'altro lato.Il lato camlock femmina di questo accoppiatore si collegherà solo a un camlock maschio.Il lato del gambo del tubo si collegherà al tubo.

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 11

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 13

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm
		AL	BR	PP	NG	SS	UN	B	C	D	E
CAM-07-C-XX	3/4''	250	250	125	125	250	1.63	1.28	0,56	0,85	3.19
CAM-10-C-XX	1''	250	250	125	125	250	1.93	1.47	0,75	1.08	3.74
CAM-12-C-XX	1-1/4''	250	250	125	125	250	2.30	1.81	1.00	1.34	4.04
CAM-15-C-XX	1-1/2''	250	250	100	100	250	2.64	2.13	1.20	1.56	4.59
CAM-20-C-XX	2''	250	250	100	100	250	3.23	2.52	1.63	2.06	5.30
CAM-25-C-XX	2-1/2''	150	150	100	100	150	3.72	3.01	2.09	2.62	5.61
CAM-30-C-XX	3''	125	125	75	75	125	4.33	3.63	2.54	3.06	5.91
CAM-40-C-XX	4''	100	100	50	50	100	5.67	4.72	3.35	4.06	6.40
CAM-60-C-XX	6''	75	75	-	-	75	7.77	6.96	5.63	6.06	9.22

Raccordo a camma e scanalatura tipo D

Questo raccordo camlock di tipo D (camma e scanalatura) ha un attacco rapido camlock femmina su un lato e una filettatura NPT femmina sull'altro lato.Il lato camlock femmina di questo accoppiatore si collegherà solo a un camlock maschio.Il lato filettato femmina si collegherà a un tubo filettato maschio NPT (National Pipe Tapered).

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 14

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 16

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm					Dimensione NPT
		AL	BR	PP	NG	SS	UN	B	C	D	E	T
CAM-07-D-XX	3/4''	250	250	125	125	250	1.63	1.28	1.31	0,75	2.06	3/4''
CAM-10-D-XX	1''	250	250	125	125	250	1.93	1.47	1.57	0,75	2.32	1''
CAM-12-D-XX	1-1/4''	250	250	125	125	250	2.30	1.81	1,79	0,87	2.66	1-1/4''
CAM-15-D-XX	1-1/2''	250	250	100	100	250	2.64	2.13	1.81	0,93	2.74	1-1/2''
CAM-20-D-XX	2''	250	250	100	100	250	3.23	2.52	2.07	0,93	3.00	2''
CAM-25-D-XX	2-1/2''	150	150	100	100	150	3.72	3.01	2.19	1.14	3.33	2-1/2''
CAM-30-D-XX	3''	125	125	75	75	125	4.33	3.63	2.28	1.24	3.52	3''
CAM-40-D-XX	4''	100	100	50	50	100	5.67	4.72	2.32	1.30	3.62	4''
CAM-60-D-XX	6''	75	75	-	-	75	7.77	6.96	2.47	1.46	3.93	6''

Raccordo a camma e scanalatura tipo E

Questo raccordo camlock di tipo E (camma e scanalatura) ha un raccordo maschio a collegamento rapido su un lato e un gambo del tubo sull'altro lato.Questo lato maschio di questo accoppiatore si collegherà a un camlock femmina.Il lato del gambo del tubo può essere fissato al tubo.

Il corpo di questo raccordo a camma e scanalatura è realizzato in alluminio.I raccordi con chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.Questi raccordi a camma e scanalatura sono adatti per l'uso con acqua, oli idraulici, liquidi refrigeranti, benzina e altri prodotti petroliferi.

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 17

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 19

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm
		AL	BR	PP	NG	SS	UN	B	C	D	E	F
CAM-07-E-XX	3/4''	250	250	125	125	250	1.26	0,85	0,56	0,85	3.36	1.14
CAM-10-E-XX	1''	250	250	125	125	250	1.44	0,93	0,75	1.08	3,97	1.34
CAM-12-E-XX	1-1/4''	250	250	125	125	250	1,79	1.10	1.00	1.34	4.29	1.57
CAM-15-E-XX	1-1/2''	250	250	100	100	250	2.10	1.42	1.20	1,59	4.86	1.67
CAM-20-E-XX	2''	250	250	100	100	250	2.48	1.73	1.63	2.09	5.59	1.91
CAM-25-E-XX	2-1/2''	150	150	100	100	150	2,98	2.13	2.09	2,60	5.93	1,97
CAM-30-E-XX	3''	125	125	75	75	125	3,60	2.87	2.54	3.13	6.18	2.05
CAM-40-E-XX	4''	100	100	50	50	100	4,70	3.68	3.35	4.06	6.71	2.17
CAM-60-E-XX	6''	75	75	-	-	75	6.94	5,98	5.63	6.06	9.87	2.26

Raccordo a camma e scanalatura di tipo F

Questo raccordo camlock di tipo F (camma e scanalatura) ha un adattatore a connessione rapida camlock maschio su un lato e filetti NPT maschio sull'altro lato.Il lato camlock maschio di questo accoppiatore si collegherà solo a un camlock femmina.Il lato filettato maschio si collegherà al tubo filettato femmina NPT (National Pipe Tapered).

Il corpo di questo raccordo a camma e scanalatura è realizzato in alluminio.I raccordi con chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.Questi raccordi a camma e scanalatura sono adatti per l'uso con acqua, oli idraulici, liquidi refrigeranti, benzina e altri prodotti petroliferi.

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 20

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 22

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm				Dimensione NPT
		AL	BR	PP	NG	SS	UN	B	C	D
CAM-07-F-XX	3/4''	250	250	125	125	250	1.28	0,85	1.26	2.17	3/4''
CAM-10-F-XX	1''	250	250	125	125	250	1.52	0,93	1.44	2.67	1''
CAM-12-F-XX	1-1/4''	250	250	125	125	250	1,85	1.10	1,79	3.07	1-1/4''
CAM-15-F-XX	1-1/2''	250	250	100	100	250	2.20	1.42	2.10	2,99	1-1/2''
CAM-20-F-XX	2''	250	250	100	100	250	2.56	1.73	2.48	3.29	2''
CAM-25-F-XX	2-1/2''	150	150	100	-	150	3.15	2.13	2,98	3.82	2-1/2''
CAM-30-F-XX	3''	125	125	75	75	125	3.74	2.87	3,60	3.92	3''
CAM-40-F-XX	4''	100	100	50	50	100	4.82	3.68	4,70	4.17	4''
CAM-60-F-XX	6''	75	75	-	-	75	7.13	5,98	6.94	4.74	6''

Tipo DC Cam e raccordo scanalato

Questo tipo di raccordo DC camlock (camma e scanalatura) è dotato di un raccordo femmina a collegamento rapido che si collega a un raccordo maschio standard con camma e scanalatura.

Il corpo è realizzato in alluminio.I raccordi con chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.La guarnizione di questo raccordo è in gomma NBR (Buna-N).Le guarnizioni Buna-N sono resistenti al carburante, all'olio e ad altri prodotti chimici.I bracci della camma sono realizzati in acciaio inossidabile e includono due coppiglie di bloccaggio.

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 23

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 25

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm
		AL	BR	PP	NG	SS	UN	B	C
CAM-07-DC-XX	3/4''	250	250	125	125	250	1.63	1.28	1.31
CAM-10-DC-XX	1''	250	250	125	125	250	1.93	1.47	1.57
CAM-12-DC-XX	1-1/4''	250	250	125	125	250	2.30	1.81	1,79
CAM-15-DC-XX	1-1/2''	250	250	100	100	250	2.64	2.13	1.81
CAM-20-DC-XX	2''	250	250	100	100	250	3.23	2.52	2.03
CAM-25-DC-XX	2-1/2''	150	150	100	100	150	3.72	3.01	2.19
CAM-30-DC-XX	3''	125	125	75	75	125	4.33	3.63	2.28
CAM-40-DC-XX	4''	100	100	50	50	100	5.67	4.72	2.32
CAM-60-DC-XX	6''	75	75	-	-	75	7.77	6.96	2.47

Tipo Camma DP e raccordo scanalato

Questo raccordo camlock maschio DP (camma e scanalatura) è dotato di un adattatore maschio a connessione rapida che si collega a un giunto femmina standard con camma e scanalatura.Il tappo antipolvere con camma e scanalatura utilizzato per collegare l'estremità di un tubo o tubo flessibile con un raccordo femmina con camma e scanalatura.

Il corpo è realizzato in alluminio.I raccordi con chiusura a camma in alluminio sono leggeri e resistenti alla corrosione e all'abrasione.Questi raccordi a camma e scanalatura sono adatti per l'uso con acqua, oli idraulici, liquidi refrigeranti, benzina e altri prodotti petroliferi.

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 26

Fittings per tubi di combustibile per olio di alluminio SS ottone Camlock Accoppiamento di collegamento rapido 28

Parte n.	Nominale Misurare	Pressione di esercizio: PSI					Unità di misura: cm
		AL	BR	PP	NG	SS	UN	B	C
CAM-07-DP-XX	3/4''	250	250	125	125	250	1.02	1.26	1,50
CAM-10-DP-XX	1''	250	250	125	125	250	1.37	1.44	2.06
CAM-12-DP-XX	1-1/4''	250	250	125	125	250	1.57	1,79	2.26
CAM-15-DP-XX	1-1/2''	250	250	100	100	250	1.61	2.10	2.24
CAM-20-DP-XX	2''	250	250	100	100	250	1.81	2.48	2,50
CAM-25-DP-XX	2-1/2''	150	150	100	100	150	1,97	2.27	2.66
CAM-30DP-XX	3''	125	25	75	75	125	1,97	3,60	2.66
CAM-40-DP-XX	4''	100	100	50	50	100	2.00	4,70	2,75
CAM-60-DP-XX	6''	75	75	-	-	75	2.41	6.92	3.52
