Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: ISO9001:2008
Numero di modello: Tubo di aspirazione e scarico di grande diametro
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 metro
Prezzo: US$ 1/Meter
Termini di pagamento: L/C, T/T
Capacità: |
Tubo di gomma resistente agli acidi e alle alcalinità |
Colore: |
Nero |
Nome del prodotto: |
tubo di aspirazione e scarico |
Applicazione: |
Dredge, miniere, costruzioni, ecc. |
Certificazione: |
ISO9001:2008 |
Materiale: |
Fabbricazione a partire da: |
Capacità: |
Tubo di gomma resistente agli acidi e alle alcalinità |
Colore: |
Nero |
Nome del prodotto: |
tubo di aspirazione e scarico |
Applicazione: |
Dredge, miniere, costruzioni, ecc. |
Certificazione: |
ISO9001:2008 |
Materiale: |
Fabbricazione a partire da: |

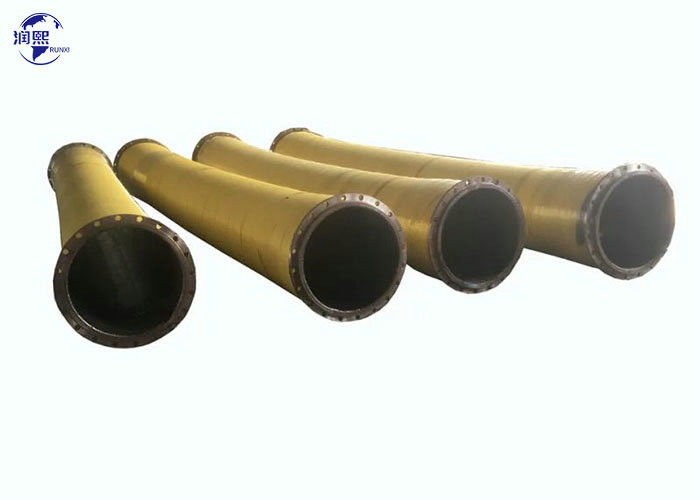

Introduzione al prodotto:
tubo di aspirazione di scarico di gommaè parte di una condotta di dragaggio per dragaggio, di solito con il tubo di acciaio o HDPE collegato in una serie di condotte.mentre il tubo di scarico in gomma ha tali caratteristicheIn un ambiente di lavoro con forti venti e onde, il tubo di scarico può contare sulla sua morbidezza per compensare parte del vento, in modo da garantire la sicurezza dell'intero condotto.Il rivestimento di usura dei tubi di dragaggio è super indossabile e adatto a vari oggetti di dragaggioQuesto permette una flessione agevole del tubo, che può essere dotato di flange di acciaio fisse, flange di acciaio sciolte o flange di gomma.
Il tubo di aspirazione e scarico in gomma ha uno strato interno di gomma, più strati di tessuto o cordone e filo di acciaio a spirale sono utilizzati come strato di rinforzo,e lo strato esterno di gomma è determinato in base all'uso del tubo.Questi materiali forniscono resistenza all'abrasione e all'attacco chimico da parte del fango o dello strato trasportato
Copertina esterna:Gomma sintetica resistente all'invecchiamento e all'abrasione (SBR o NR)
Strato di rinforzo:Corde tessili sintetiche ad alta resistenza o elica di filo d'acciaio
Tubo interno:Gomma sintetica resistente all'invecchiamento e all'abrasione
Applicazioni:
Il tubo di aspirazione e di consegna è ampiamente utilizzato nelle navi di dragaggio di ingegneria per la pulizia dei fanghi, l'aspirazione e lo scarico di acqua di mare, sabbia, acque reflue, fanghi e irrigazione agricola.
I tubi di gomma di aspirazione e scarico del fango di grande diametro sono utilizzati anche per il trasferimento di fango da perforazione e altri fluidi tra le piattaforme di perforazione offshore e i serbatoi di stoccaggio onshore.
Grafico delle dimensioni del tubo di aspirazione e scarico:
| Nome | Diametro interno nominale D ((mm) | Spessore dello strato interno di gomma t2 ((mm) | Dimetro estemico della flangia D1 | Diametro estemico della flangia d'anello t1 ((mm) | Spessore del filo di giunzione t1 | Diametro del cerchio centrale (mm) |
Numero | Diametro (mm) |
| 200 | 205±3 | 10 | 320 | 12±2 | 6 | 280±1.0 | 8 | 23 ± 1 |
| 250 | 245±3 | 385 | 345±1.0 | 12 | ||||
| 300 | 305±3 | 430 | 390±1.0 | |||||
| 350 | 338±5 | 480 | 19±2 | 435±1.0 | ||||
| 400 | 400 ± 5 | 540 | 495±1.0 | 16 | ||||
| 510 | 510 ± 5 | 15 | 710 | 9 | 650±1.0 | |||
| 560 | 560 ± 5 | 765 | 690±1.0 | 18 | ||||
| 640 | 640 ± 5 | 20 | 914 | 22±2 | 750±1.0 | 20 | ||
| 630 | 630 ± 5 | 934 | 765±1.0 | 25 ± 1 | ||||
| 660 | 660 ± 5 | 870 | 780±1.0 | 24 | ||||
| 700 | 700 ± 5 | 905 | 25 ± 2 | 840±1.0 | 27 ± 1 | |||
| 710 | 710 ± 5 | 930 | 28 ± 2 | 860±1.0 | ||||
| 760 | 760 ± 5 | 990 | 900±1.0 | 30 ± 1 | ||||
| 800 | 800 ± 5 | 25 | 1050 | 32±2 | 12 | 970±1.0 | 32 | 30 ± 1 |
| 840 | 840 ± 5 | 1090 | 1010±1.0 | |||||
| 860 | 860 ± 5 | 1090 | 1010±1.0 |
