Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: ISO9001:2008
Numero di modello: Tubo flessibile in metallo
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 metro
Prezzo: US$ 1/Meter
Termini di pagamento: L/C, T/T
Classificazione di temperatura: |
Tubi ad alta/bassa temperatura |
MPa Classfication: |
Conduttura ad alta pressione |
Norme: |
ASTM, GB, API, DIN, JIS |
Diametro: |
13-243 mm |
Medio: |
Liquidi/gas/olio/vapore/acqua/prodotti chimici |
Materiale: |
Acciaio inossidabile |
Classificazione di temperatura: |
Tubi ad alta/bassa temperatura |
MPa Classfication: |
Conduttura ad alta pressione |
Norme: |
ASTM, GB, API, DIN, JIS |
Diametro: |
13-243 mm |
Medio: |
Liquidi/gas/olio/vapore/acqua/prodotti chimici |
Materiale: |
Acciaio inossidabile |
Fabbricazione a partire da prodotti di cui al punto 1 del presente allegato

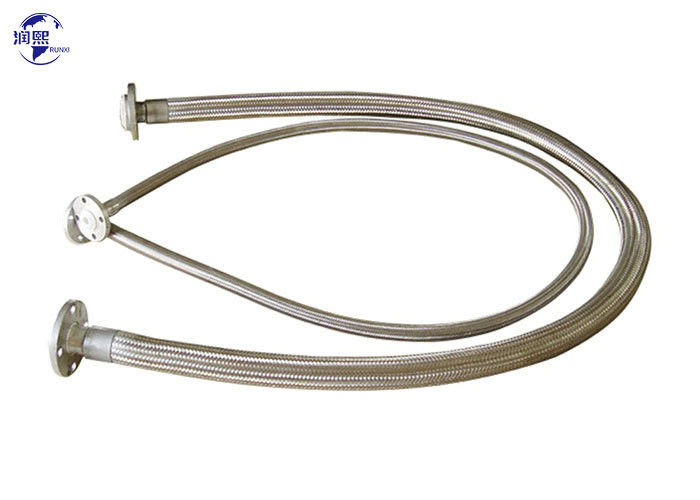

Il tubo flessibile in metallo utilizzato per il trasporto di ogni tipo di mezzo è una specie di elemento flessibile costituito da un tubo a ondulazione in acciaio inossidabile costituito da uno strato esterno intrecciato,reti di filo o cintura di acciaio a uno o più strati, con giunzioni o flange alle due estremità.
Il tubo metallico flessibile può essere ampiamente utilizzato in sistemi come acqua, vapore, olio caldo e gas con la loro resistenza alla pressione e struttura flessibile.
Sono utilizzati per condurre liquidi, compensare i problemi derivanti dall'installazione e assorbire vibrazioni ed espansioni.
I tubi metallici flessibili possono essere rinforzati con doppia treccia per aumentarne la resistenza alla pressione e alle condizioni ambientali.È inoltre possibile rinforzarli con molle con spessori di filo diversi o con strisce per allungare la loro vita utile per ambienti più difficili.
Caratteristiche:
√ resistenza alla corrosione
√ resistenza alle alte temperature, resistenza alle basse temperature
√ Peso leggero
√ Piccolo volume
√ Buona flessibilità
Diversi tipi di connessione:
* BSPT Taper Male,
* BSP Cone femmina con nocciolo girevole
* BSP faccia piatta femmina con nocciolo girevole
* Accoppiamenti DIN2828 Camlock
* Fittings NPT
* Collegamenti di flange, i codici di flange possono essere DIN2500, ANSI B 16.5, JIS B2210-84
| Tipi di tubi metallici flessibili | Tubo flessibile intrecciato ad alta pressione Tubo flessibile intrecciato a pressione media Tubo di acciaio inossidabile anulare flessibile Tubo di acciaio inossidabile elicoidale flessibile Tubo flessibile a treccia elicoidale Tubo in acciaio inossidabile flessibile standard Fuoco a parete intrecciata ultra pesante |
| Selezione del materiale | Acciaio inossidabile 321, 304, 316L |
| Selezione della pressione di lavoro | Pressione alta/pressione media/pressione bassa |
| Resistenza alle temperature | Temperatura elevata/bassa |
| Selezione degli accessori | Disponibile un'assemblaggio di tubi metallici flessibili, con accessori e flange |
| Applicazione | Ampiamente utilizzato nei settori del petrolio, dell'industria chimica, dell'aerospaziale, della metallurgia, dell'elettricità, del gas, dell'edilizia, della meccanica, della costruzione, del ferro e dell'acciaio, della produzione di carta, dei tessuti, della medicina,alimenti e recipienti per il trasporto dell'acqua, vapore, petrolio, prodotti chimici, ecc. |
Costruzione di tubi metallici flessibili
Core interno:
Acciaio inossidabile ondulato
· I tubi metallici flessibili sono disponibili in acciaio inossidabile 304, 321 e 316L
· Tubi in acciaio inossidabile formati in corrugate parallele tra loro
· Opzione elicoidale / convoluta disponibile su richiesta
Core esterno:
Strati di acciaio inossidabile intrecciati
· Acquisto di tubi a base ondulata senza strati, singoli o doppiamente intrecciati
· Strati di treccia esterna di tubi metallici flessibili realizzati in acciaio inossidabile 304
· Vedere la chiave di codice della strata di treccia in fondo a questa tabella
Vantaggi del tubo metallico flessibile:
· Tubo tutto in metallo - nucleo in acciaio inossidabile ondulato, venduto separatamente o con strati di acciaio intrecciati
· Le tolleranze di pressione includono il vuoto completo rispetto a quelle elencate nella tabella delle specifiche di seguito riportata.
· Applicazione Temperatura da criogenica a 1500° F
· Risponde o supera la norma ISO 10380 a pressione massima di lavoro
Grafico delle dimensioni dei tubi metallici flessibili:
| Dati tecnici di tubi flessibili in metallo ad alta pressione | |||||||
| Fabbricazione | Identificazione | OD. | Min.bendradius | Pressioni nominali a 20°C | Peso/piede | ||
| strati | Staticità | Dinamica | WP. | BP. | Peso. | ||
| centimetro | centimetro | centimetro | centimetro | psi | psi | ||
| 1 | 1/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Nota: i dati si basano su 20°C. La pressione diminuirà con l'aumento della temperatura ambiente. | |||||||
I tubi in metallo ondulato hanno una struttura flessibile e flessibile; affidabile, veloce e facile da collegare con tubi resistenti alla pressione e alla temperatura, risparmiando tempo.
I tubi metallici flessibili senza trecce eliminano i problemi di connessione rigida.e manicotti invece di montare con elementi, questi tubi hanno meno tempo impiegato, e si può risparmiare tempo. tubo ondulato metallo è un tubo industriale di uso generale ed è disponibile in diversi gradi di acciaio inossidabile tra cui ss304, 321,316L
Tubi metallici complessi con lunga durata di vita; pratici, sicuri, veloci e facili da installare.
