Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: ISO9001:2008
Numero di modello: EN853 1SN/SAE100 R1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 metro
Prezzo: US$ 1 Meter
Termini di pagamento: L/C, T/T
Materiale: |
Gomma di nitrile |
Capacità: |
Tubo per olio di gomma |
Colore: |
Nero |
Nome del prodotto: |
Servizi di trasmissione di energia elettrica |
Applicazione: |
Sistema di raffreddamento ad olio |
Norme: |
SAE100/DIN En853 |
Materiale: |
Gomma di nitrile |
Capacità: |
Tubo per olio di gomma |
Colore: |
Nero |
Nome del prodotto: |
Servizi di trasmissione di energia elettrica |
Applicazione: |
Sistema di raffreddamento ad olio |
Norme: |
SAE100/DIN En853 |

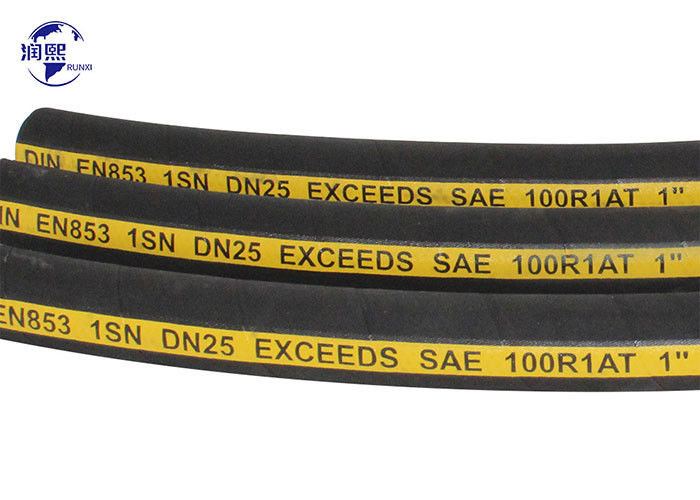

DIN EN853 1SN
Struttura del prodotto:
Un tubo idraulico ad alta pressione intrecciato con gomma di filo d'acciaio-Questo tubo deve essere costituito da un tubo interno di gomma sintetica resistente all'olio, un unico rinforzo della treccia del filo d'acciaio,e una copertura in gomma sintetica resistente all'olio e alle intemperie.
|
Dimensione
|
Dimensione
|
Identificazione |
W.D.
|
OD.
|
W.P.
|
P.P.
|
Pressione sanguigna |
min B.R.
|
W.T.
|
||||||||
| mm | Inch | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | centimetro | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
Il tubo ad alta pressione è costituito da gomma interna, gomma media, uno strato di filo di legno e gomma esterna.
Un filo d'acciaio di gomma intrecciato ad alta pressione idraulica Fuoco:
Questo tubo deve essere costituito da un tubo interno di gomma sintetica resistente all'olio, da un unico rinforzo a treccia di filo d'acciaio e da un coperchio di gomma sintetica resistente all'olio e alle intemperie.
Scopo:Adatto per fluidi idraulici a base di petrolio e acqua.
Temperatura di funzionamento:-40 oC~+100 oC.
Un tubo idraulico viene utilizzato ovunque in un sistema idraulico che richiede un collegamento flessibile tra due porte fluide.Un tubo idraulico è un tubo di gomma sintetica circondato da una sorta di avvolgimento flessibile che aumenta la resistenza, come il metallo o la fibra, e poi ricoperti da un'altra carcassa di gomma
1Gli strati interni ed esterni sono realizzati in gomma sintetica con un'eccellente resistenza all'olio.
2Lo strato di rinforzo è costituito da fibre chimiche ad alta resistenza.
3La temperatura del mezzo di trasmissione è di - 40 - + 55 oC.
Pressione di scoppio: più di 4 volte la pressione di lavoro.
|
Pubblico 规格 Dimensione
|
Inglese 规格 Dimensione
|
Dentro. Identificazione
|
增强 strato diametro W.D.
|
Via di uscita OD.
|
massimo pressione di lavoro W.P.
|
prova di pressione P.P.
|
Il più piccolo 爆破压力 (pressione di scoppio) Pressione sanguigna
|
Il più piccolo 曲半径 min B.R.
|
Peso W.T.
|
||||||||
| Il più piccolo | massimo | Il più piccolo | massimo |
A 型
|
AT 型
|
||||||||||||
| mm | Inch | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | centimetro | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
