Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: ISO 9001
Numero di modello: SAE100 R5
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 metro
Prezzo: US$ 1 Meter
Termini di pagamento: L/C, T/T
Materiale: |
Gomma di nitrile |
Capacità: |
Tubo per olio di gomma |
Colore: |
Nero |
Nome del prodotto: |
Servizi idraulici a filo di acciaio intrecciati con copertura in fibre |
Applicazione: |
Liquidi idraulici della base del petrolio |
Norme: |
SAE 100 R5 |
Certificazione: |
ISO9001:2008 |
Superficie: |
Copertura intrecciata in fibre tessili |
Caratteristica: |
Flessibile, resistente alla corrosione e all'abrasione |
Temperatura di funzionamento: |
-40 a 100°C |
Materiale: |
Gomma di nitrile |
Capacità: |
Tubo per olio di gomma |
Colore: |
Nero |
Nome del prodotto: |
Servizi idraulici a filo di acciaio intrecciati con copertura in fibre |
Applicazione: |
Liquidi idraulici della base del petrolio |
Norme: |
SAE 100 R5 |
Certificazione: |
ISO9001:2008 |
Superficie: |
Copertura intrecciata in fibre tessili |
Caratteristica: |
Flessibile, resistente alla corrosione e all'abrasione |
Temperatura di funzionamento: |
-40 a 100°C |
Il tubo idraulico SAE 100 R5 rinforzato con filo d'acciaio e intrecciato con fibre è una scelta ideale per applicazioni in cui sono richieste una resistenza alla pressione media e alla stanchezza da impulsi,compresi i fluidi idraulici a base di petrolio, oli lubrificanti, tubi d'acqua e aria, sistemi di frenatura ad aria, servosterzo, filtro del carburante, linee di turbo-olio e cilindri della cabina di inclinazione.Il tubo è composto da gomma sintetica resistente all'olio e termoisolante, che fornisce un eccellente canale per il trasferimento di oli o fluidi tra i diversi componenti.fornire al tubo una struttura solidaLa copertura esterna è costituita da fibre intrecciate, che forniscono al tubo resistenza alle intemperie, all'invecchiamento e alla corrosione.
COSTITUZIONE

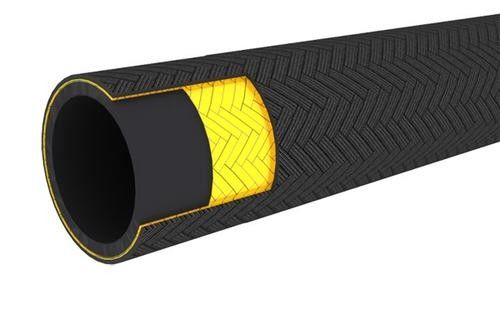

Questo tubo deve essere costituito da un tubo interno di gomma sintetica resistente all'olio, da un unico rinforzo a treccia di filo d'acciaio e da un coperchio di gomma sintetica resistente all'olio e alle intemperie.
Applicazioni:
La presente sezione comprende i tubi per l'uso con fluidi idraulici a base di petrolio nell'intervallo di temperatura -40°C+100°C.
Linee a media pressione con vincoli di installazione e condizioni generali
•Liquidi: oli minerali, oli vegetali e di colza, oli a base di glicoli e poliglicoli, oli a base di esteri sintetici, oli in emulsione acquosa, acqua, gasolio (fino a 93°C).
|
Dimensione
|
Dimensione
|
Identificazione
|
W.D.
|
OD.
|
W.P.
|
P.P. | Pressione sanguigna |
min B.R.
|
W.T.
|
||||||||
| mm | Inch | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | centimetro | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
