Dettagli del prodotto
Luogo di origine: Cina
Marca: JIAYAO/RUNXI/OEM/ODM
Certificazione: CE, ISO9001
Numero di modello: Ferrule idraulica
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: US$ 1/Piece
Termini di pagamento: L/C, T/T
Certificazione: |
CE, ISO9001 |
Pressione: |
Pressione elevata |
Temperatura di lavoro: |
Temperatura elevata |
Tipo di filo: |
Filato interno |
Installazione: |
Tipo della manica |
Materiale: |
Messini/alluminio/acciaio |
Certificazione: |
CE, ISO9001 |
Pressione: |
Pressione elevata |
Temperatura di lavoro: |
Temperatura elevata |
Tipo di filo: |
Filato interno |
Installazione: |
Tipo della manica |
Materiale: |
Messini/alluminio/acciaio |

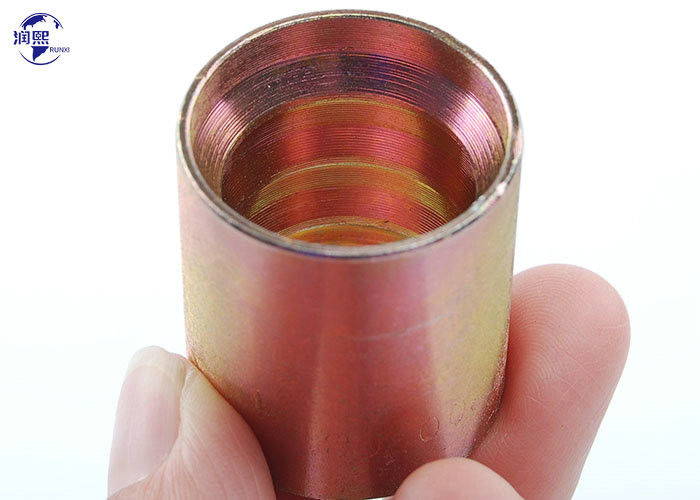

Ferrule di tubi idraulicisono progettati per attaccare in modo sicuro il tubo al dispositivo, creando un collegamento a prova di perdite.
Disponibile in diverse forme e dimensioni per accogliere vari tipi e dimensioni di tubi.
- Ferrule per tubo di filo intrecciato/spiral
- Ferrule per il tubo SAE 100R1AT/DIN20022 1ST
- Ferrule per tubo SAE 100R1AT/DIN20022 1SN
- Ferrule per tubo SAE 100R2AT/DIN20022 2ST
- Ferrule per tubo SAE 100R2AT/DIN20022 2SN
- Ferrule per tubo 4SH/4SP/R12
- Ferrule per tubo termoplastico SAE 100R7
- Ferrule per tubo in PTFE SAE 100R14
- Ferrule per tubo SAE 100R5
- Ferrule per tubo termoplastico SAE 100R13
Queste ferrule vengono utilizzate per la ricotta delle coda di tubi idraulici con connettori maschili o femminili.
Grafico delle dimensioni della ferrule del tubo idraulico:
| SAE 100R1AT/DIN20022 1SN Ferrule del tubo | |||
| Parte n. | BORO DELL'OCEANO | Dimensioni | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Parte n. | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| PARTE N.O. | BORO DELL'OCEANO | DIMENSIONI | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 Hose BORE | 尺寸 DIMENSIONI | |
| PARTE N.O. | Pubblico | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
